Дробильно-сортировочный комплекс для переработки горных пород, камня, строительных отходов
Описание комплекса
Стационарный Дробилно-Сортировочной комплекс с Первичной Щековой Дробилкой (200-250 Тонн/Час)
Стационарные комплексы предназначены для поэтапного дробления и сортировки материала, конечная цель - получение готового продукта нужных фракций.
Типовой состав оборудования для комплекса на 500–600 т/ч включает в себя следующие узлы:
| Оборудование | Назначение в комплексе |
| Питатель-бункер | Прием сырья и его равномерная подача в дробилку. Оснащен колосниковой решеткой для отсева мелкого материала (bypass) |
| Первичная дробилка | Ударная дробилка первичного дробления для крупных кусков породы |
| Вторичная дробилка | Дробление материала до размеров, подходящих для асфальтобетонных смесей |
| Третичная дробилка | Финальная стадия дробления для повышения качества и кубовидности зерна |
| Грохоты | Многоярусные вибрационные грохоты для разделения материала на фракции и защиты дробилок от перегрузки |

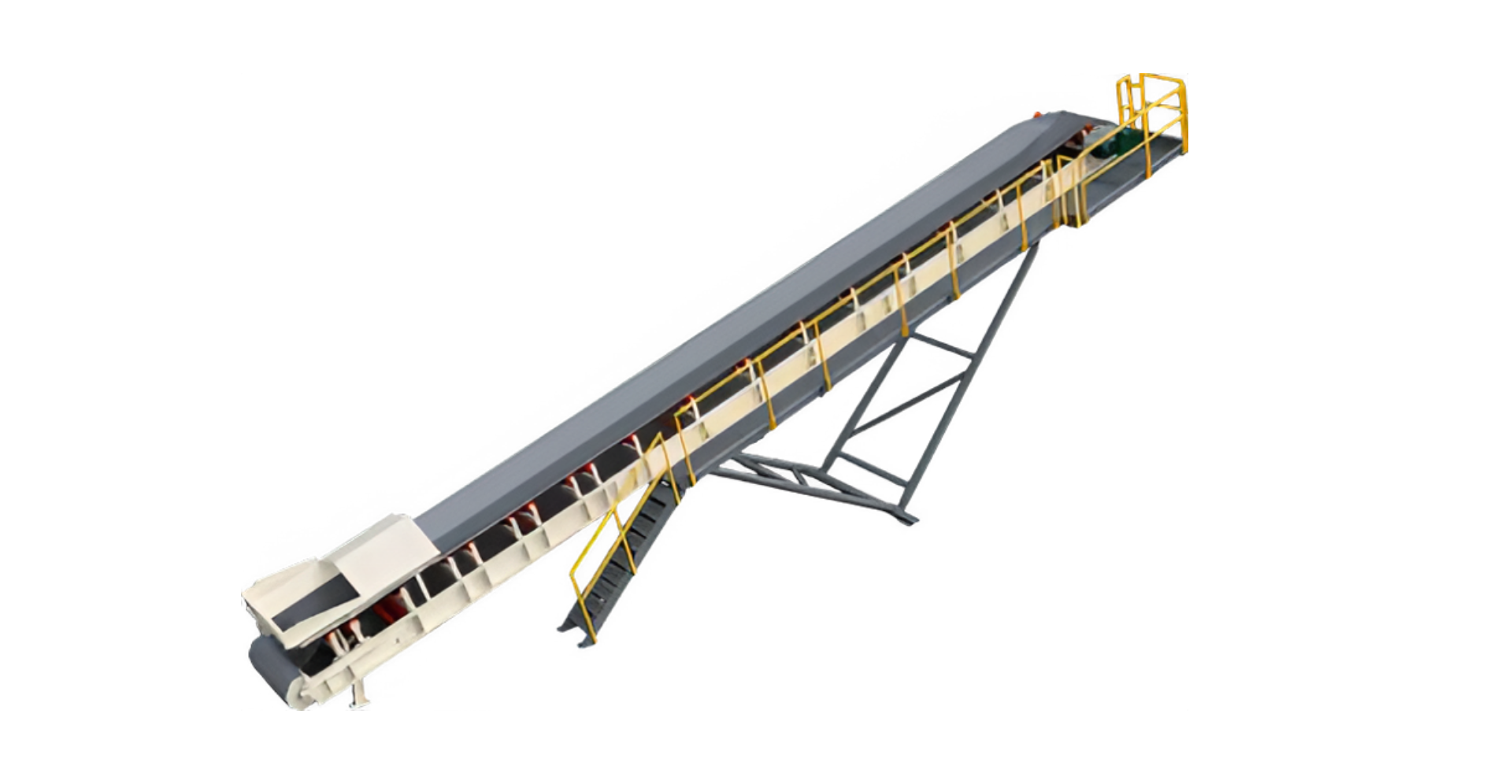

| Конвейеры | Транспортировка материала между узлами комплекса |
| Магнитный сепаратор | Удаление металлических включений для защиты дробильного оборудования |
| Пульт управления | Автоматизация процессов и управление работой всей линии |

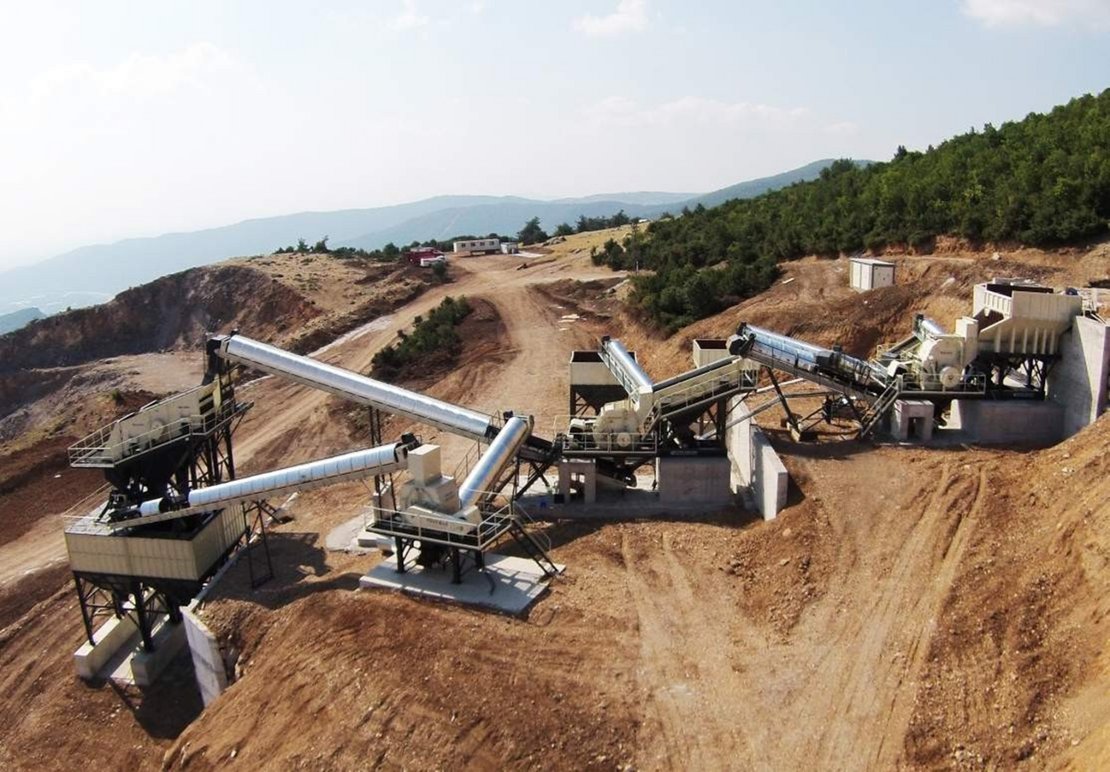

Стационарный Дробильно-Сортировочной комплекс с Первичной Ударной Дробилкой (400-500 Тонн/Час)
Эксплуатационные характеристики
Комплексы могут иметь гибкую конфигурацию, позволяющую подобрать оборудование под конкретный материал (например, известняк). Основными показателями являются:
- Производительность 200-300 / 300-400 / 400-500 / 500-600 тонн в час;
- Размер готового продукта зависит от установленных грохотов, может иметь значения 3 мм, 8 мм, 15 мм, 25 мм или 5, 12, 19, 38 мм;
- Питание комплекса: мощность двигателей дробилок может варьироваться. Например, вторичная дробилка может оснащаться двигателем мощностью 200 кВт;
- Гарантия 12 месяцев на оборудование, а также бесплатное обучение операторов и монтаж;
- Условия эксплуатации: оборудование спроектировано для работы в тяжелых условиях и рассчитано на длительный срок службы.

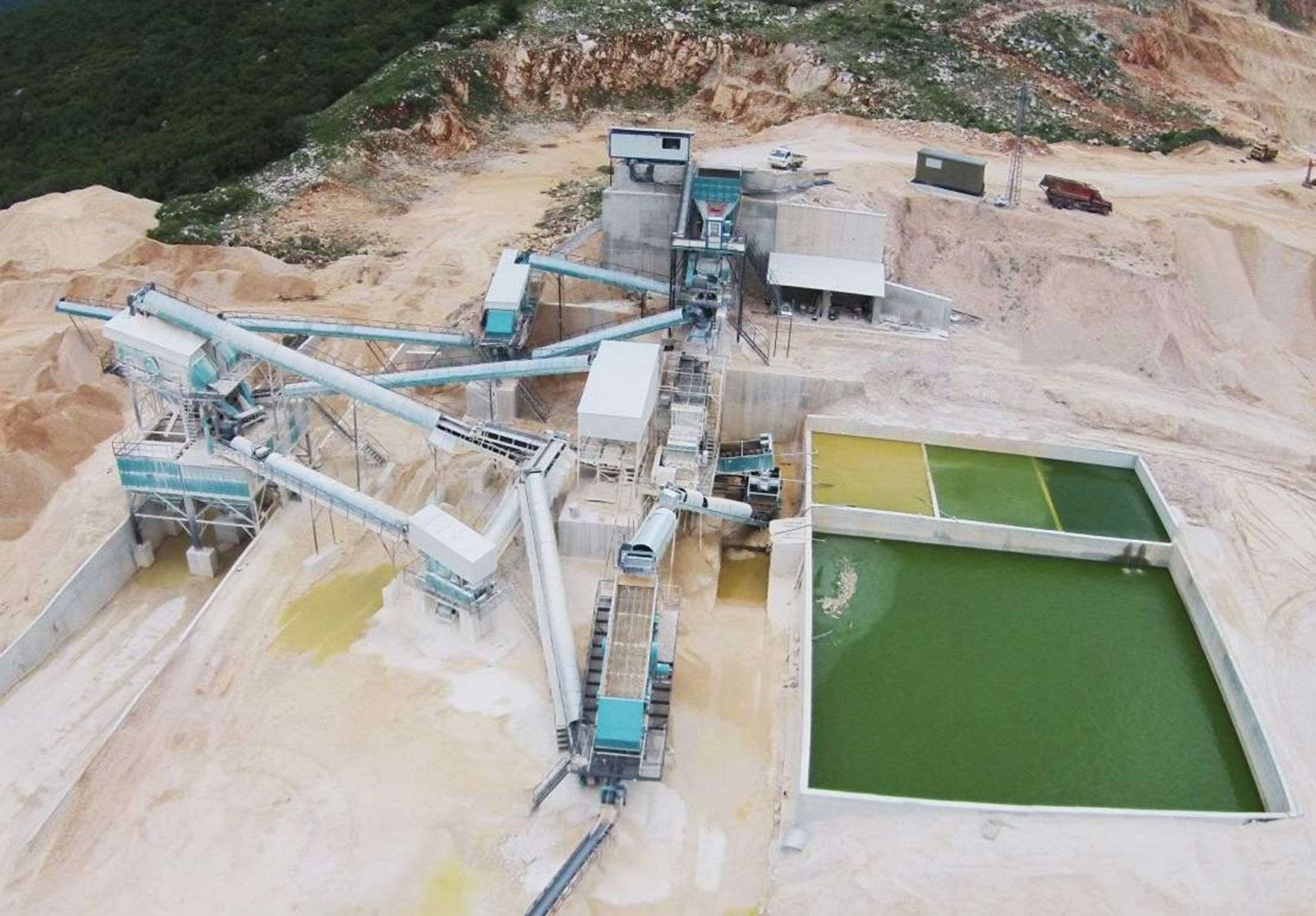

Стационарный Дробилно-Сортировочно-Промывочной комплекс с Первичной Щековой Дробилкой и эксцентриковым питателем (250-300 Тонн/Час)
Схема размещения и принцип работы
Схема размещения комплекса построена по принципу последовательного движения материала от загрузочного бункера к конечным фракциям. Это позволяет эффективно разделять этапы дробления (первичное, вторичное, третичное) и сортировки.
- Подготовка сырья: порода подается в бункер-питатель, где колосниковая решетка отсеивает мелкие фракции, не требующие первичного дробления.
- Первичное дробление: крупный материал поступает в первичную дробилку. Ударный механизм позволяет получить высокую степень измельчения, что снижает энергопотребление на последующих этапах.
- Промежуточная сортировка: после первичного дробления материал попадает на грохот, который отделяет готовую фракцию и защищает вторичную дробилку от перегрузки.
- Вторичное и третичное дробление: материал подается на вторичную и третичную дробилки для доизмельчения до более мелких фракций.
- Финальная сортировка: готовый продукт разделяется на грохотах по заданным размерам, негабаритный материал возвращается в цикл третичного дробления.
- Вспомогательные системы: постоянный контроль включения магнитных сепараторов и работы конвейеров обеспечивает надежность и безопасность всей линии.
Схема может быть изменена в зависимости от типа исходного материала (например, для известняка или щебня).
