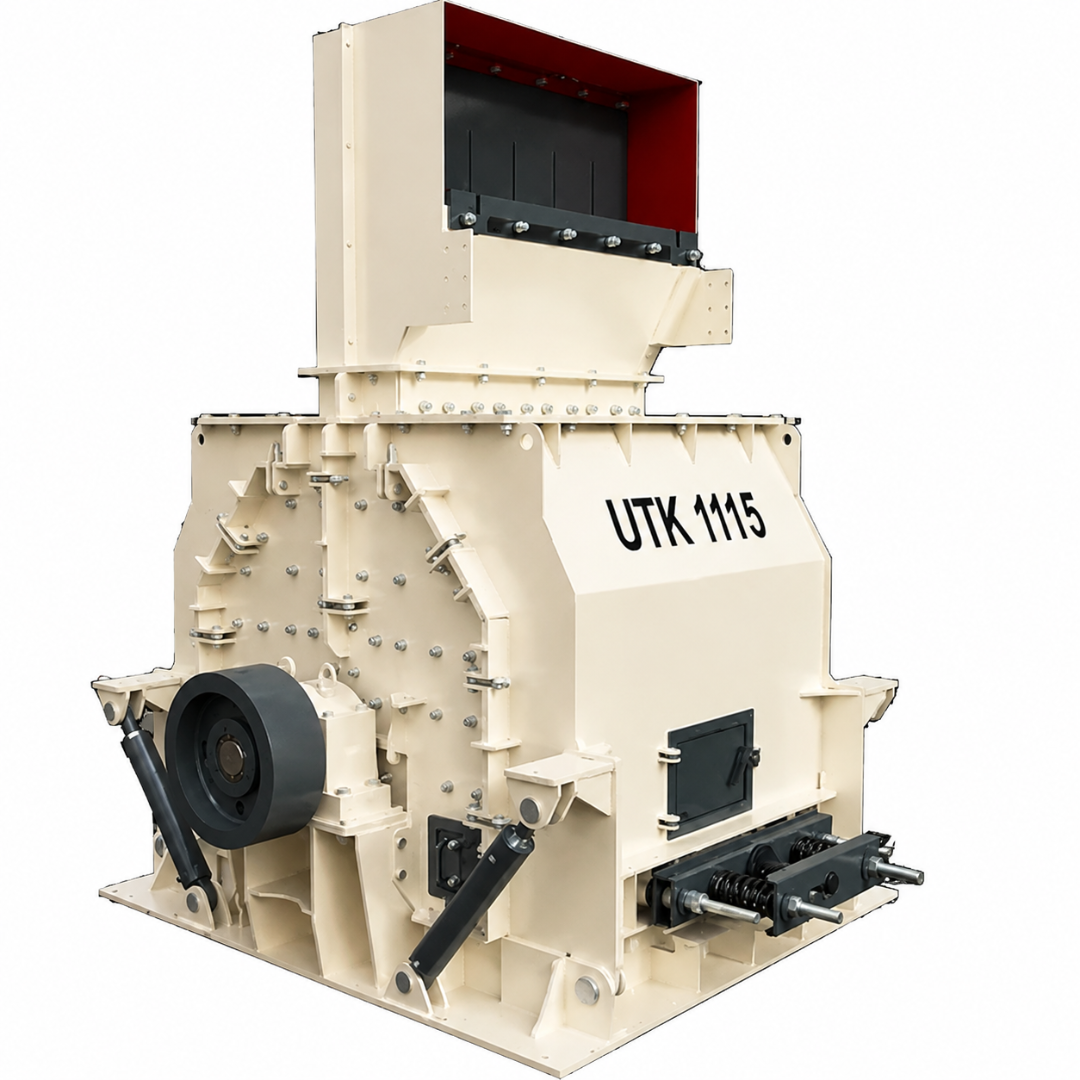

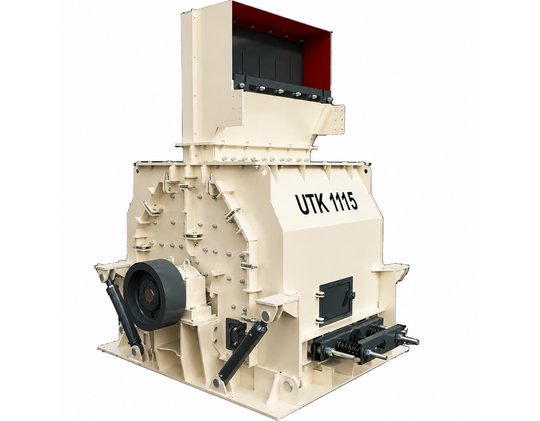

Третичная ударная дробилка UTK

Третичная ударная дробилка UTK предназначена для эффективного измельчения материалов средней и низкой твердости на третьей стадии дробления. В зависимости от характеристик исходного материала и требований к конечному продукту могут также применяться в качестве вторичных дробилок.

Оборудование используется для производства высококачественного мелкого заполнителя, необходимого при изготовлении асфальтобетонных смесей. Благодаря уникальной конструкции с двунаправленным вращением ротора дробилка обеспечивает получение материала разных фракций без изменения настроек, а также способствует более равномерному износу рабочих элементов и увеличению срока их службы.

Основные преимущества:

• высокая доля мелкого продукта благодаря эффективному измельчению;
• двунаправленная работа ротора с равномерным износом деталей;
• возможность получения разных градаций материала без изменения настроек;
• снижение затрат на обслуживание и запасные части;
  быстрый и простой монтаж;
• удобный и безопасный доступ к рабочим узлам.

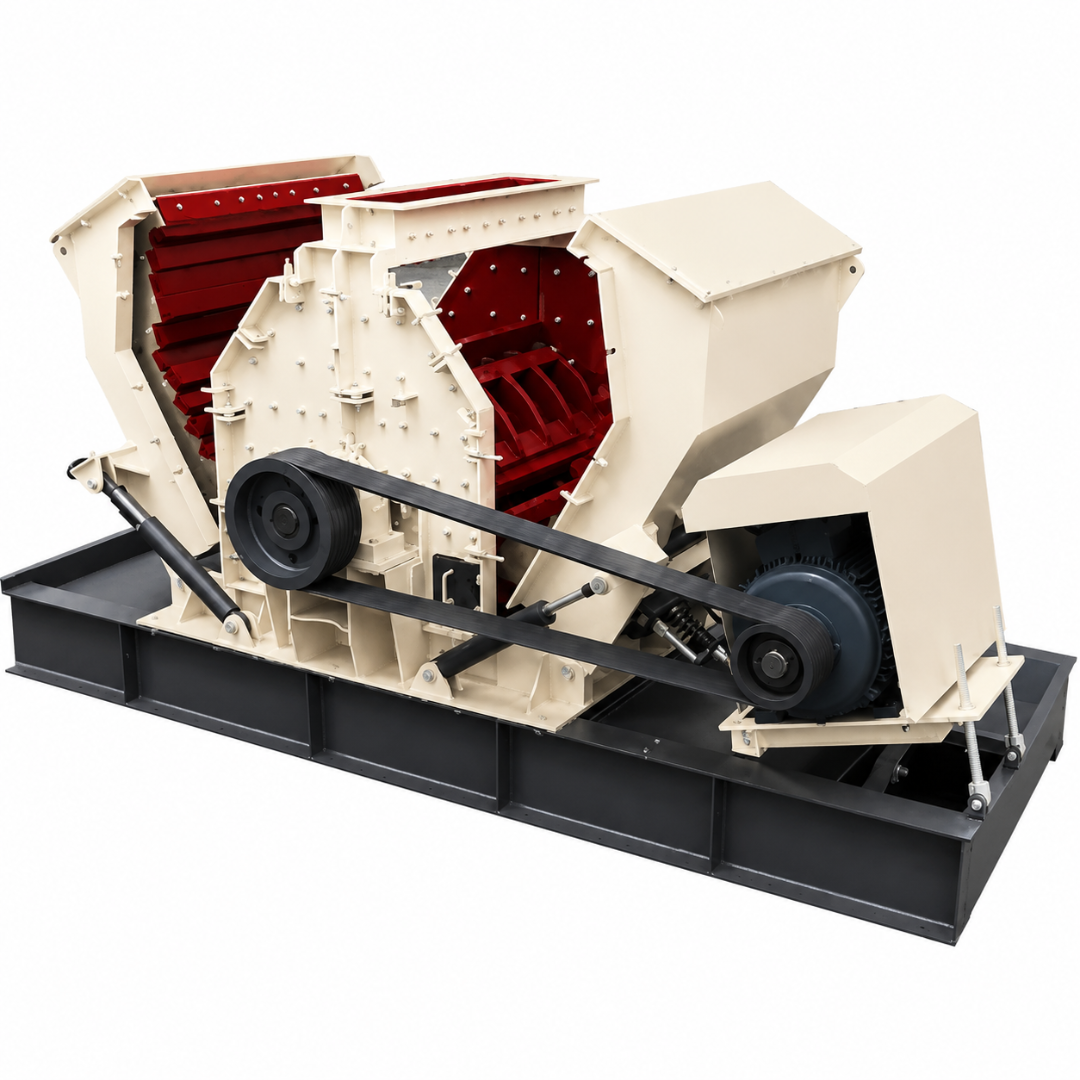

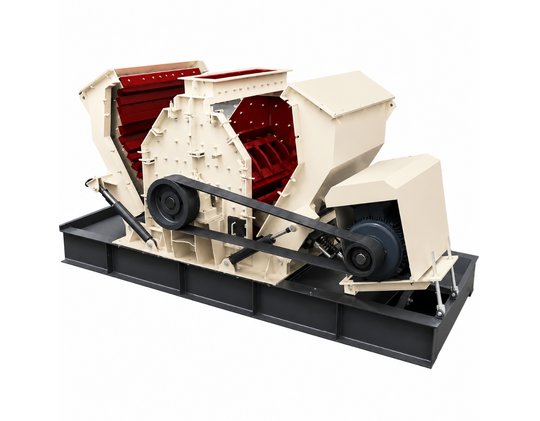

В зависимости от условий эксплуатации и особенностей объекта дробилка UTK может поставляться в мобильном исполнении, на стационарных стальных или бетонных опорах, а также на стационарном шасси с полозьями.

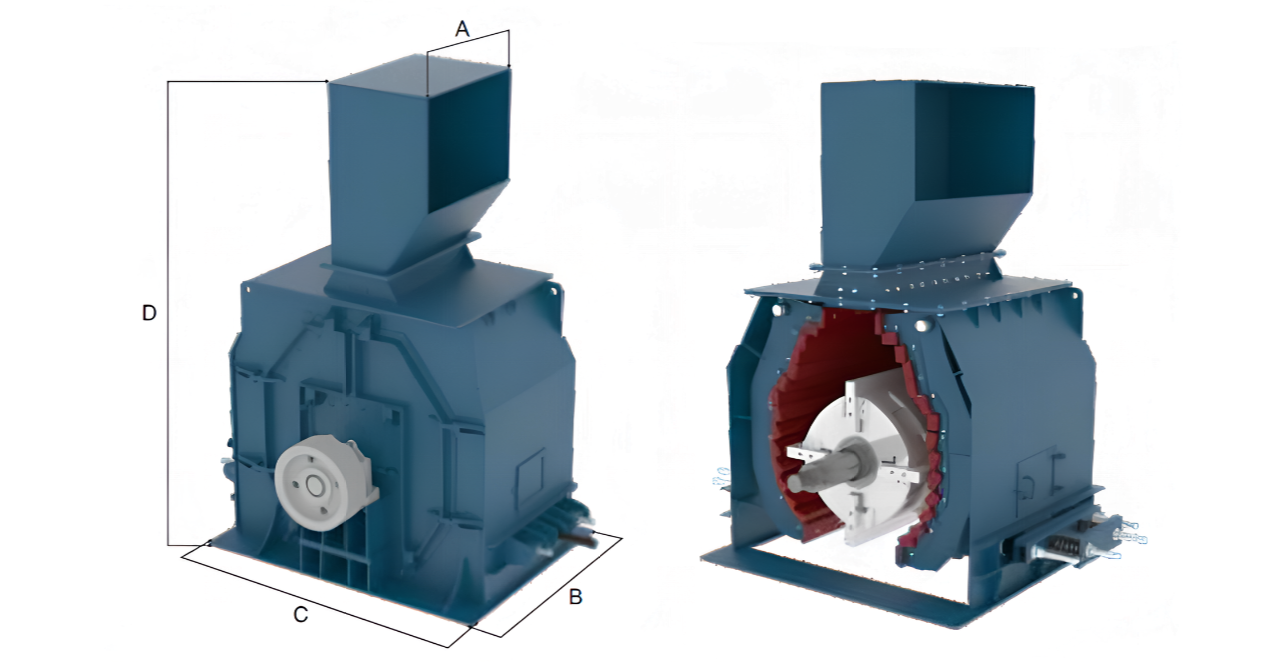

Конструкция

1. Корпус выполнен из прочной сварной конструкции, обеспечивающей высокую жесткость и долговечность оборудования. С двух сторон предусмотрены технологические люки для удобного доступа к ротору и маятникам.
2. Ротор изготовлен из литой стали с последующей термической обработкой. Изнашиваемые зоны усилены твердосплавной наплавкой для увеличения срока службы. Благодаря симметричной конструкции ротор работает в обоих направлениях, что обеспечивает равномерный износ деталей, увеличивает межсервисный интервал и снижает затраты на запасные части.
3. Лопасти (билы) имеют высокую износостойкость и могут использоваться с обеих сторон. Они надежно фиксируются на роторе специальными клиньями и удерживающими элементами, предотвращающими смещение во время работы.
4. Футеры изготовлены из износостойкой марганцево-легированной стали. Секционная конструкция позволяет быстро выполнять замену отдельных элементов и обеспечивает надежное крепление к корпусу.
5. Маятники расположены симметрично с обеих сторон ротора. Рабочая поверхность защищена специальными футеровками. Конструкция маятников обеспечивает постепенное уменьшение размера материала от загрузки к выгрузке, повышая эффективность процесса дробления.
6. Конструкция камеры дробления обеспечивает постепенное уменьшение зазора между футеровками маятников и лопастями ротора от загрузочного до разгрузочного отверстия.

В отличие от традиционных ударных дробилок с поэтапным дроблением, серия UTK выполняет линейное уменьшение размера материала: крупные частицы дробятся в зоне входа, а окончательное измельчение происходит ближе к выходу.
