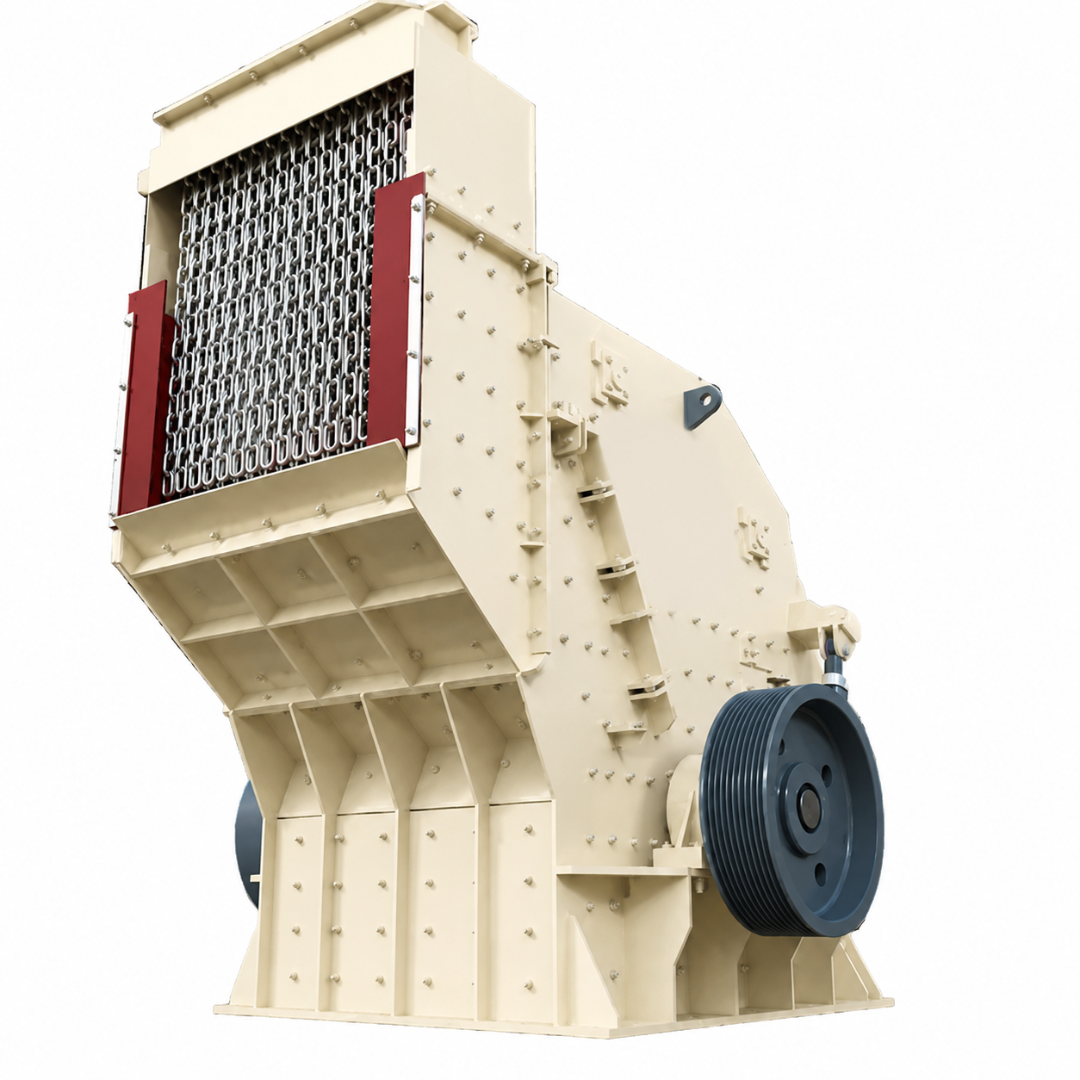

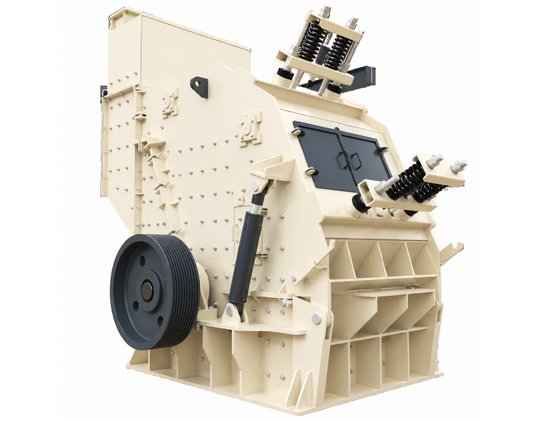

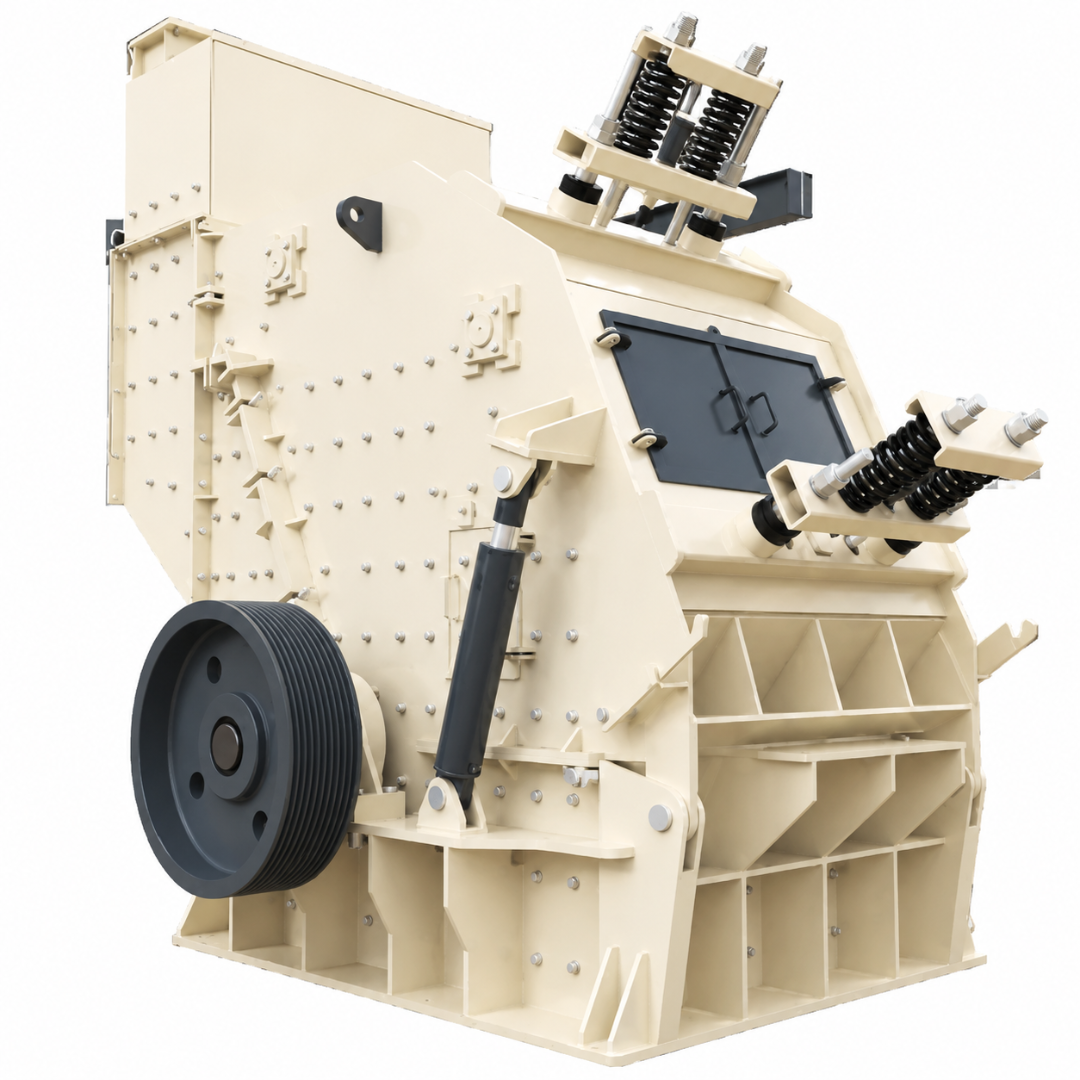

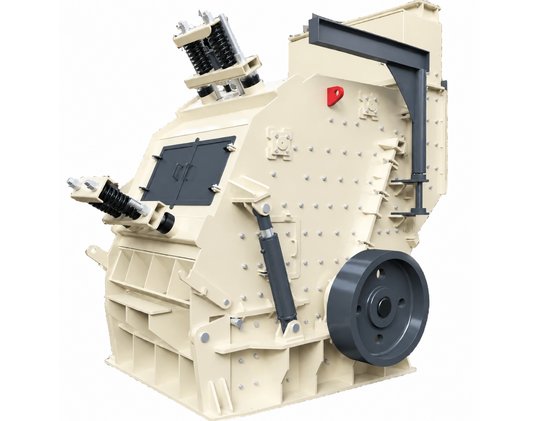

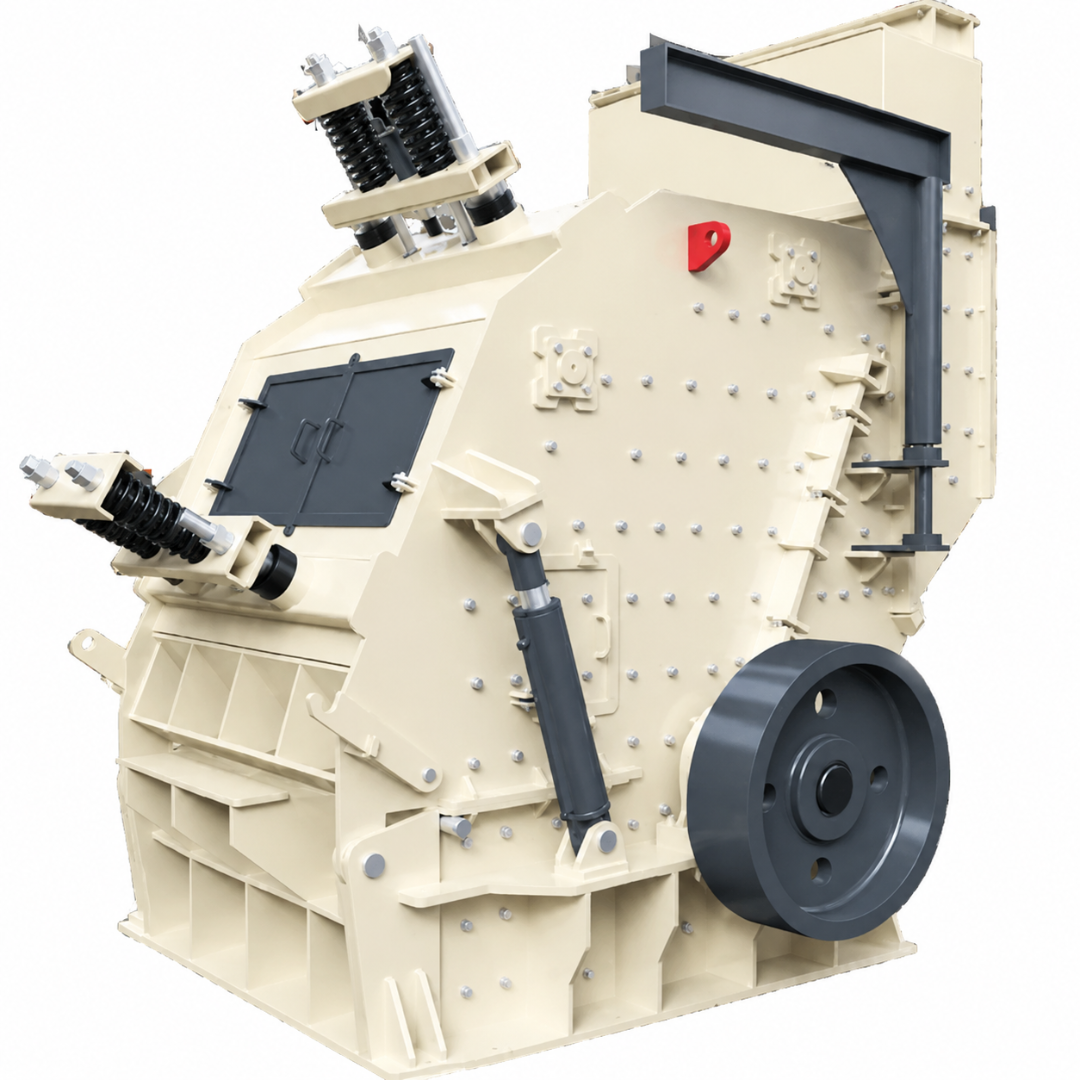

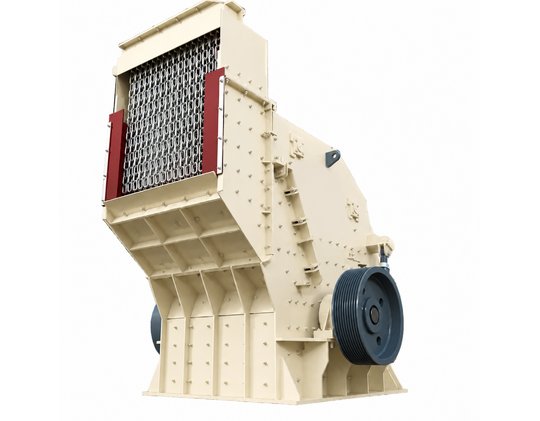

Ударная дробилка CDK

Ударные дробилки — это машины, которые широко используются в строительной и горнодобывающей отраслях и играют решающую роль в процессе измельчения материалов на мелкие кусочки.

Благодаря оптимальному взаимодействию ротора, двух маятниковых систем и отбойных плит, дробилки серии CDK обеспечивают высокую производительность, стабильную работу и снижение эксплуатационных затрат. Оборудование применяется в составе дробильно-сортировочных комплексов на карьерах, горнодобывающих предприятиях и производствах строительных материалов.

Принцип работы

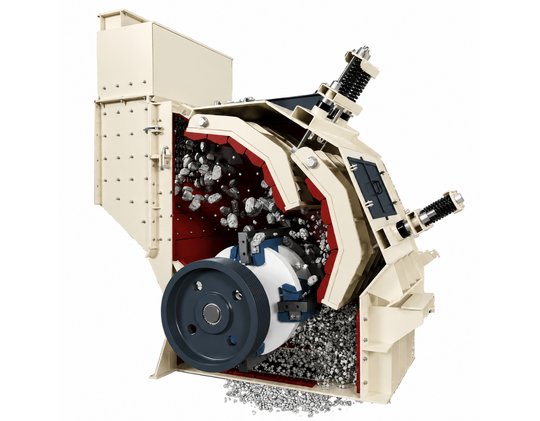

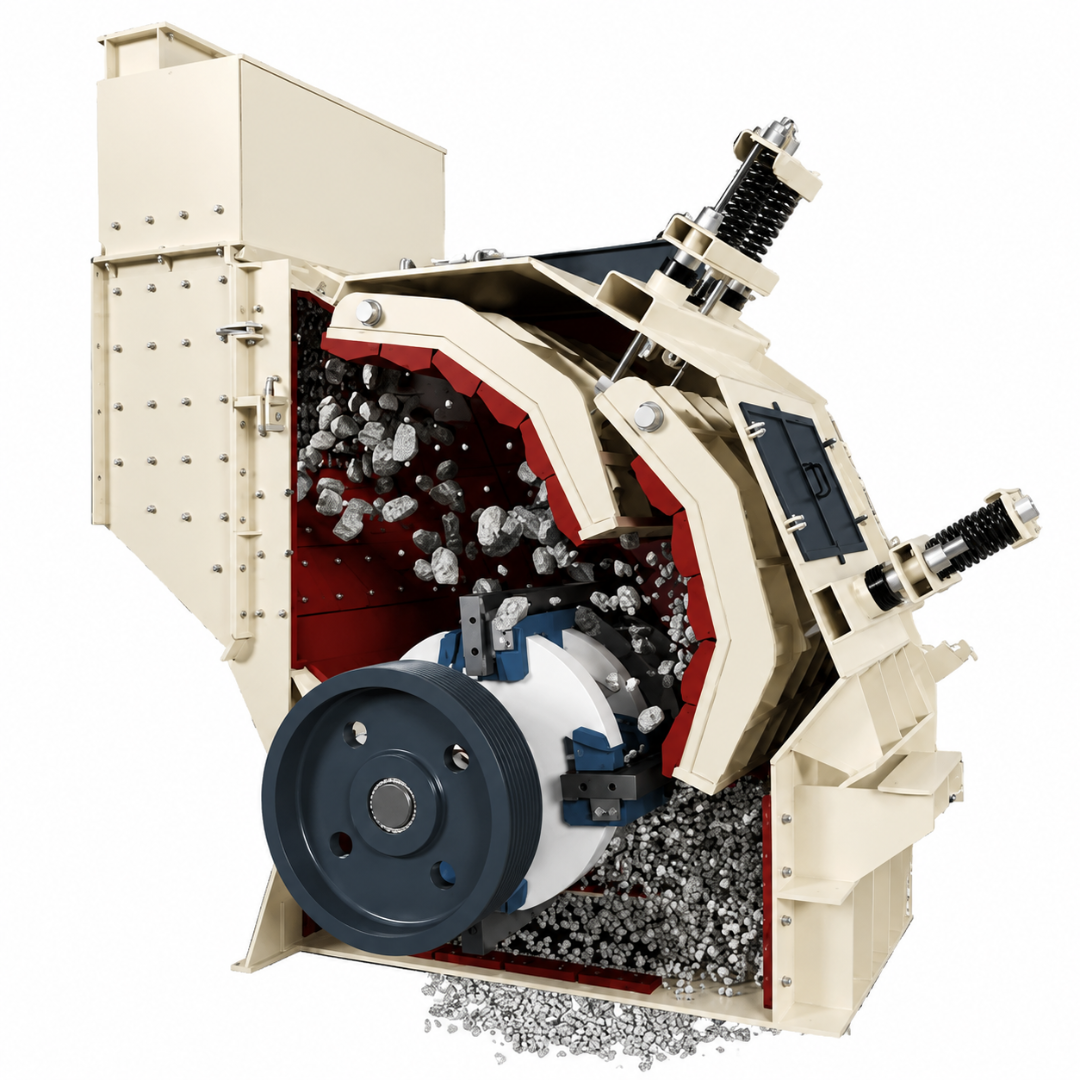

Дробление материала происходит за счет ударного воздействия. Поступающий через загрузочное отверстие материал попадает в рабочую камеру, где вращающийся с высокой скоростью ротор с ударными лопастями передает ему значительную кинетическую энергию. После удара материал разрушается при столкновении с отбойными плитами.

В дробилках CDK используется двухступенчатая система измельчения. На первом этапе материал проходит между ротором и верхней маятниковой системой, после чего поступает в нижнюю часть камеры для дополнительного дробления. Такая схема позволяет получать высокий коэффициент измельчения и качественный готовый продукт с оптимальной формой зерна.

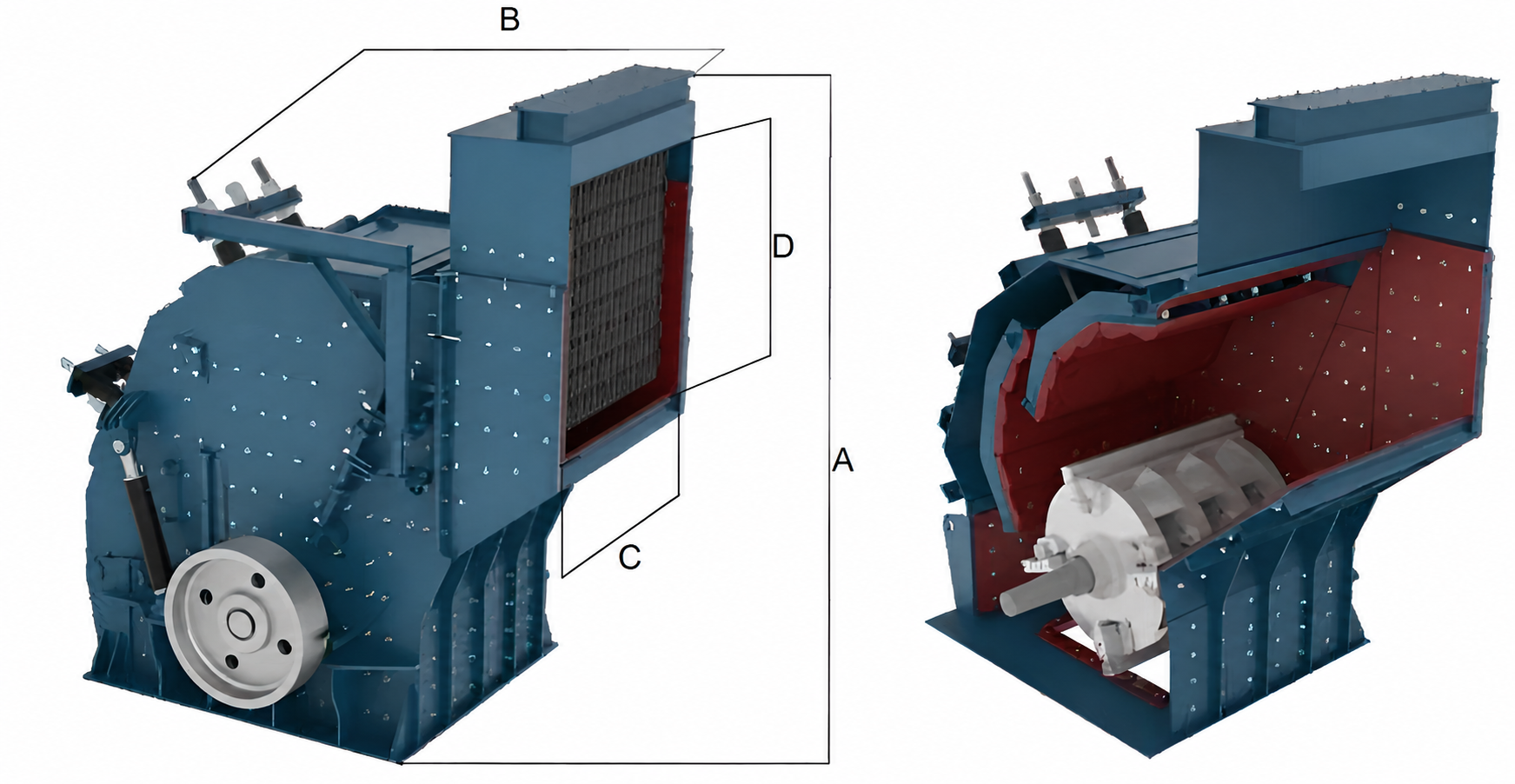

Конструкция дробилки

Основными элементами дробилки CDK являются: ротор, нижний неподвижный корпус и верхний откидной корпус:

• Нижний корпус служит основанием для установки ротора и основных рабочих механизмов. Верхняя часть корпуса оснащена гидравлическим механизмом открытия, который обеспечивает быстрый доступ к рабочей камере при проведении технического обслуживания и замене изнашиваемых деталей.
• В конструкции предусмотрены две независимые маятниковые системы. Верхний маятник используется для регулировки первой стадии дробления, нижний — для второй. Положение маятников регулируется с помощью гидравлических цилиндров, что позволяет точно настраивать размер готового материала.
• Ротор изготовлен из высокопрочной литой стали и рассчитан на работу при значительных ударных нагрузках. Ударные лопасти имеют повышенную износостойкость, могут использоваться с двух сторон и надежно фиксируются на роторе специальными креплениями.
• Для защиты внутренних элементов корпуса применяются футеровочные плиты из марганцево-легированной стали. Они обладают высокой стойкостью к истиранию и легко заменяются при необходимости.

Преимущества ударных дробилок CDK:

1. Высокая производительность — большое загрузочное отверстие, мощный ротор и усиленная конструкция обеспечивают эффективную переработку крупных объемов материала.
2. Высокая степень дробления — двухступенчатая система измельчения позволяет получать необходимую фракцию материала за один проход и снижает необходимость использования дополнительного оборудования.
3. Качественный кубовидный продукт — ударный принцип дробления способствует получению щебня с улучшенной формой зерна.
4. Надежная конструкция — усиленный корпус, ротор из литой стали и износостойкие элементы обеспечивают длительный срок эксплуатации оборудования.
5. Снижение эксплуатационных затрат — оптимизированная конструкция рабочих узлов уменьшает расход энергии и необходимость частого обслуживания.
6. Простое техническое обслуживание — гидравлический механизм открытия корпуса обеспечивает быстрый доступ к ротору, футеровкам и ударным элементам.
7. Регулировка параметров дробления — независимые маятниковые системы позволяют точно настраивать размер готового продукта.
8. Высокая износостойкость — футеровочные плиты и ударные лопасти изготовлены из материалов, рассчитанных на работу с интенсивными нагрузками.
9. Различные варианты исполнения — оборудование может поставляться в стационарном, мобильном или шасси-исполнении в зависимости от условий эксплуатации.

Область применения

Ударные дробилки CDK используются на карьерных и горнодобывающих предприятиях, дробильно-сортировочных комплексах, заводах по производству строительных материалов, а также при переработке природного камня и строительных отходов.

Оборудование может поставляться в различных вариантах исполнения: стационарном на бетонных или металлических опорах, на шасси с полозьями или в составе мобильных дробильных установок.
