Линия сортировки ТКО производительностью 50 000 тонн в год

Описание комплекса

Вариант I - с прессованием «хвостов» ТКО пресс-компактором.

Данная комплектация применяется для станций ТКО, расположенных на удалении от полигона захоронения. В зависимости от транспортного плеча, пресс-компактор может быть оснащен системой автоматической смены контейнеров.

Вариант II – без прессования «хвостов» ТКО.

Линия рекомендована к применению непосредственно на полигоне ТКО.

Вариант III – комплектация с реверсивным конвейером.

Применяется на станциях, расположенных на удалении от полигона до 3км, применение реверсивного конвейера позволяет безостановочно работать линии в процессе смены контейнеров. Реверсивный конвейер также выполняет функцию накопителя.

Вариант IV – комплектация с бункером – накопителем для «хвостов» ТКО.

Применяется для станций, расположенных на незначительном удалении от полигона захоронения, расстояние до 1км.  Бункер – накопитель позволяет заполнять контейнер без остановки линии. Время наполнения бункера – накопителя до 10-15 мин. Также отводящий конвейер поз.7 может выполнять функцию накопителя.

Вариант V – комплектация с прессом для «хвостов» ТКО.

Применяется для станций расположенных на значительном удалении от полигона. Корпус станции должен быть отапливаемым и иметь систему отвода фильтрата. Оборудование может работать без остановки при обслуживании пресса, так как оснащено реверсивным конвейером.

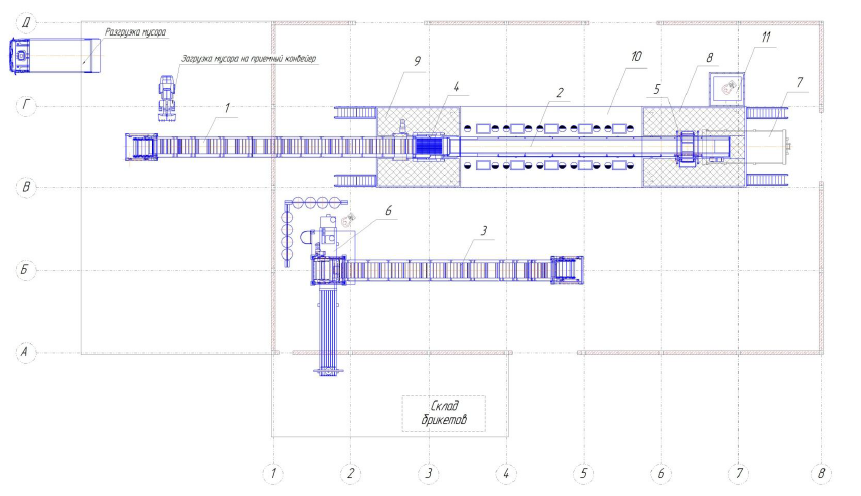

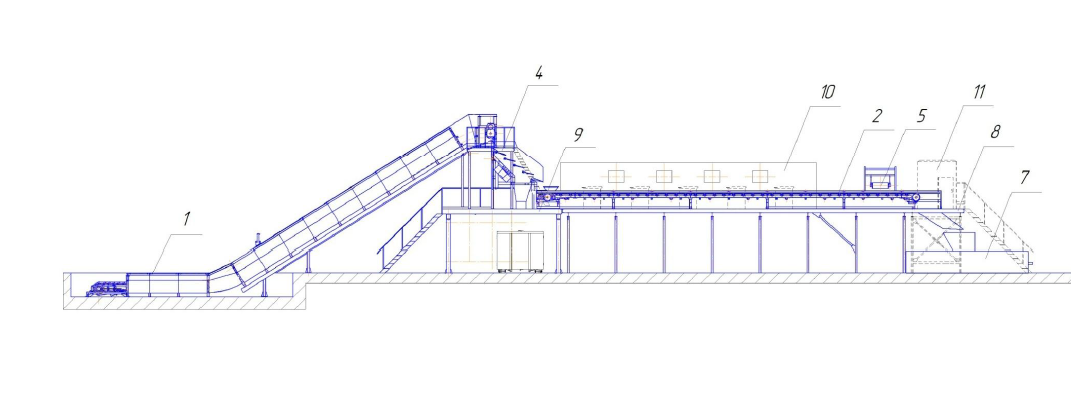

Вариант I - с прессованием «хвостов» ТКО пресс-компактором.

Состав линии:

1. Конвейер пластинчатый приемный L=23m , B=1,2m
2. Конвейер ленточный сортировочный L=20m , B=1,2m
3. Конвейер пластинчатый загрузочный в пресс L=20m , B=1,2m
4. Вибростол
5. Сепаратор черных металлов
6. Пресс для вторсырья (опция, согласовывается с заказчиком)
7. Пресс-компактор
8. Эстакада 1 сортировочная L=21m , B=5,0m , H=3,0m
9. Эстакада 2 сортировочная L=6,0m , B=5,0m , H=3,0m
10. Кабина климатическая L=15,0m , B=5,0m , H=3,0m
11. Кабина оператора

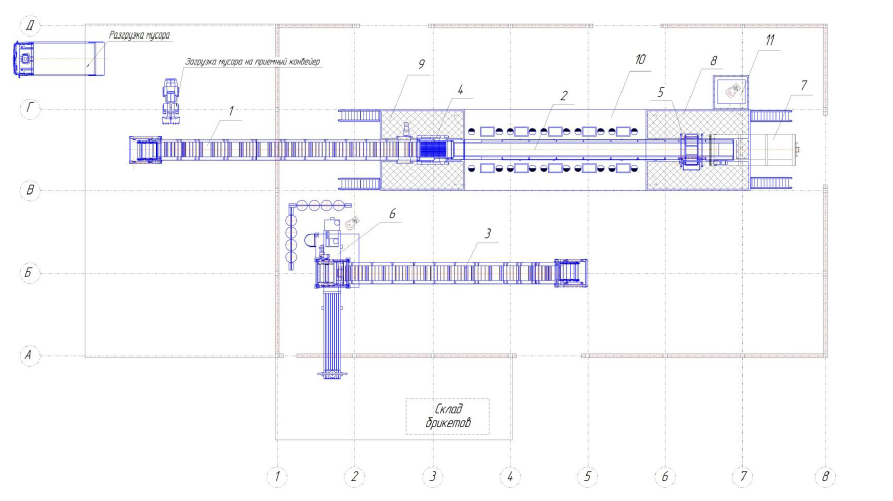

Вариант II – без прессования «хвостов» ТКО.

Состав линии:

1. Конвейер пластинчатый приемный L=23m , B=1,2m
2. Конвейер ленточный сортировочный L=20m , B=1,2m
3. Конвейер пластинчатый загрузочный в пресс L=20m , B=1,2m
4. Вибростол
5. Сепаратор черных металлов
6. Пресс брикетировочный (опция)
7. Контейнер открытого типа V=25m³
8. Эстакада 1 сортировочная L=21m , B=5,0m , H=3,0m
9. Эстакада 2 сортировочная L=6,0m , B=5,0m , H=3,0m
10. Кабина климатическая L=15,0m , B=5,0m , H=3,0m
11. Кабина оператора

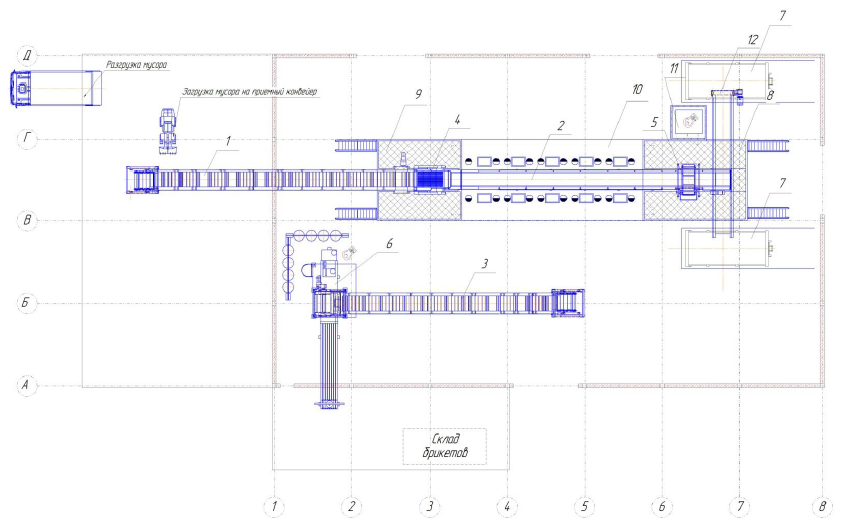

Вариант III – комплектация с реверсивным конвейером.

Состав линии:

1. Конвейер пластинчатый приемный L=23m , B=1,2m
2. Конвейер ленточный сортировочный L=20m , B=1,2m
3. Конвейер пластинчатый загрузочный в пресс L=20m , B=1,2m
4. Вибростол
5. Сепаратор черных металлов
6. Пресс брикетировочный (опция)
7. Контейнер открытого типа V=25m³
8. Эстакада 1 сортировочная L=21m , B=5,0m , H=3,0m
9. Эстакада 2 сортировочная L=6,0m , B=5,0m , H=3,0m
10. Кабина климатическая L=15,0m , B=5,0m , H=3,0m
11. Кабина оператора
12. Конвейер ленточный реверсивный L=11m, B=1.2m

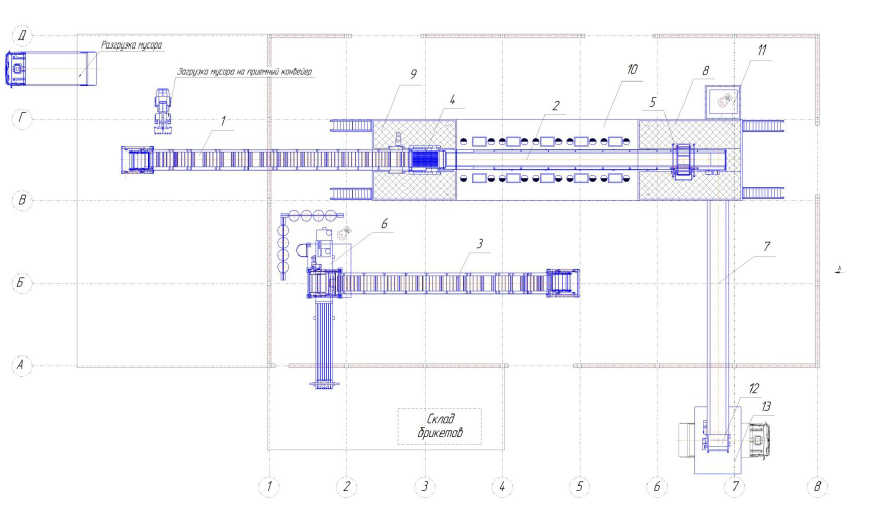

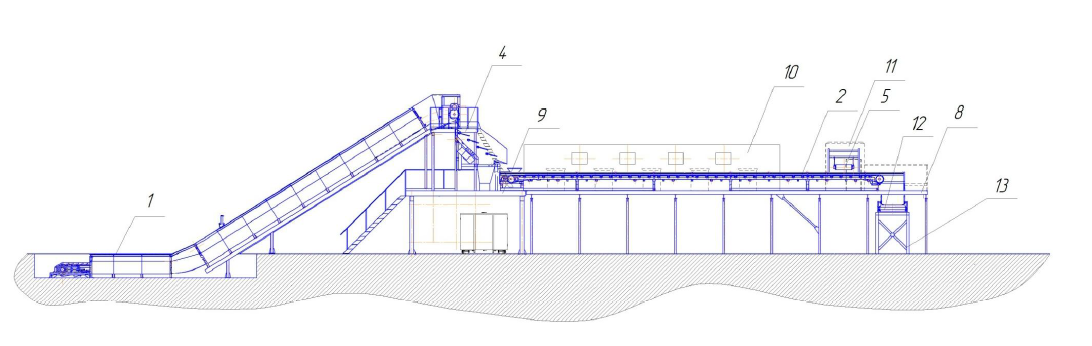

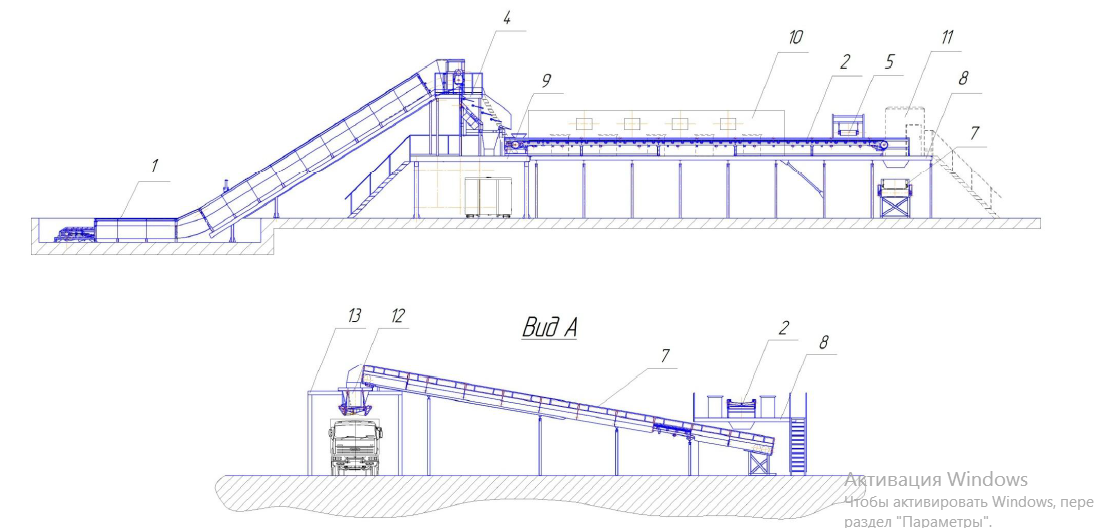

Вариант IV – комплектация с бункером – накопителем для «хвостов» ТКО.

Состав линии:

1. Конвейер пластинчатый приемный L=23m , B=1,2m
2. Конвейер ленточный сортировочный L=20m , B=1,2m
3. Конвейер пластинчатый загрузочный в пресс L=20m , B=1,2m
4. Вибростол
5. Сепаратор черных металлов
6. Пресс брикетировочный (опция)
7. Конвейер ленточный отводящий «хвосты» L=21m, B=1.2m
8. Эстакада 1 сортировочная L=21m , B=5,0m , H=3,0m
9. Эстакада 2 сортировочная L=6,0m , B=5,0m , H=3,0m
10. Кабина климатическая L=15,0m , B=5,0m , H=3,0m
11. Кабина оператора
12. Бункер - накопитель
13. М/К опорная конвейера ленточного для «хвостов» и бункера – накопителя

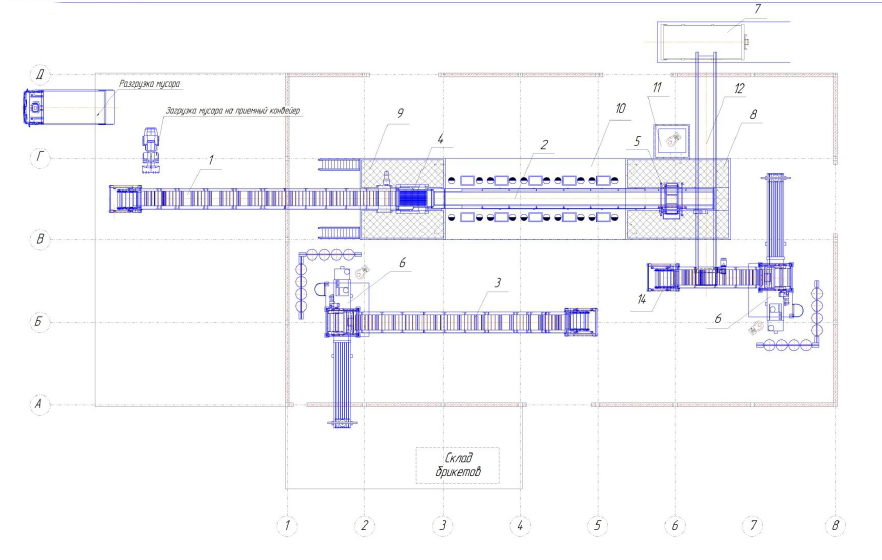

Вариант V – комплектация с прессом для «хвостов» ТКО.

Состав линии:

1. Конвейер пластинчатый приемный L=23m , B=1,2m
2. Конвейер ленточный сортировочный L=20m , B=1,2m
3. Конвейер пластинчатый загрузочный в пресс L=20m , B=1,2m
4. Вибростол
5. Сепаратор черных металлов
6. Пресс брикетировочный (опция)
7. Контейнер открытого типа V=25m³
8. Эстакада 1 сортировочная L=21m , B=5,0m , H=3,0m
9. Эстакада 2 сортировочная L=6,0m , B=5,0m , H=3,0m
10. Кабина климатическая L=15,0m , B=5,0m , H=3,0m
11. Кабина оператора
12. Конвейер ленточный реверсивный L=16m , B=1,2m ,
13. М/К опорная конвейера ленточного реверсивного
14. Конвейер пластинчатый загрузочный в пресс L=10m , B=1,2m
