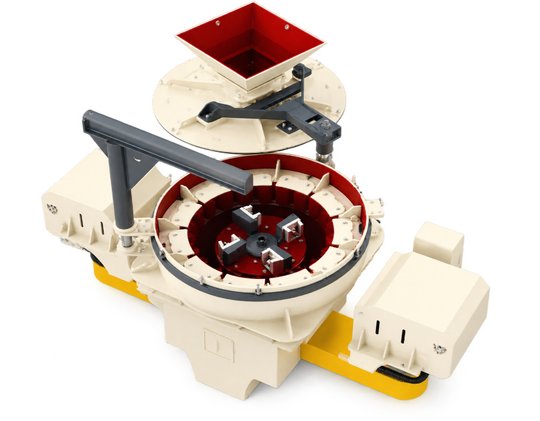

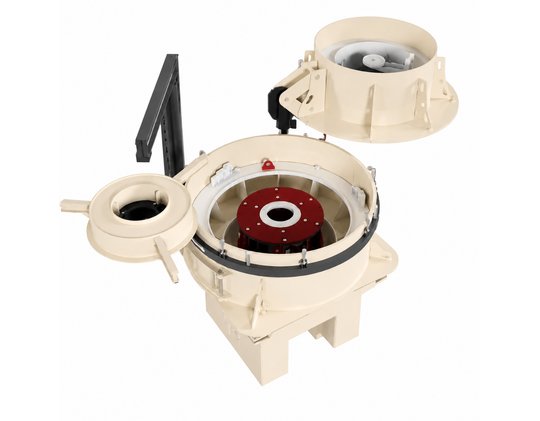

Ударная дробилка с вертикальным валом UDK

Благодаря высокой скорости вращения ротора возникающая кинетическая энергия при столкновении материала способствует не только его дроблению, но и частичному удалению влаги. В результате на выходе получается более сухой материал, что особенно важно при производстве:

• песка;
• каменной крошки;
• гравия;
• заполнителей для бетона;
• компонентов для асфальтобетонных смесей.

В зависимости от условий эксплуатации и особенностей объекта дробилки UDK могут поставляться в различных исполнениях:

• мобильное исполнение;
• стационарное исполнение на стальных опорах;
• стационарное исполнение на шасси с полозьями;
• вариант с фронтальной загрузкой.

Конструкция и основные особенности

1. Корпус дробилки выполнен из прочной сварной конструкции, рассчитанной на длительную эксплуатацию при высоких нагрузках. Для снижения вибраций, возникающих во время работы высокоскоростного ротора, установка оснащается усиленным основанием с виброгасящими клиньями.
2. Загрузочный желоб расположен в зоне первого контакта материала с ротором. Его конструкция обеспечивает равномерное распределение подачи внутри дробилки, снижает нагрузку на рабочие элементы и увеличивает срок службы деталей ротора.
3. Ротор оснащен верхними и нижними футеровками, которые защищают рабочие поверхности от износа. В конструкции используются три ряда износостойких алмазных футеровок, которые отличаются высокой прочностью и удобством замены.
4. Для удобства проведения сервисных работ дробилка оснащена гидравлической системой подъема верхней части корпуса. Это обеспечивает быстрый доступ к внутренним элементам установки.
5. Дополнительно в конструкции предусмотрен смотровой люк, позволяющий выполнять контроль состояния рабочих компонентов и проводить техническое обслуживание без значительных затрат времени.

Основные преимущества

• высокая эффективность дробления;
• низкое энергопотребление;
• использование износостойких алмазных футеровок;
• виброгасящие клинья в конструкции основания;
• высокий процент получения материала кубовидной формы;
• удобное техническое обслуживание благодаря гидравлическому подъёмнику;
• простой монтаж;
• быстрый запуск оборудования;
• низкий уровень шума;
• снижение воздействия на окружающую среду.

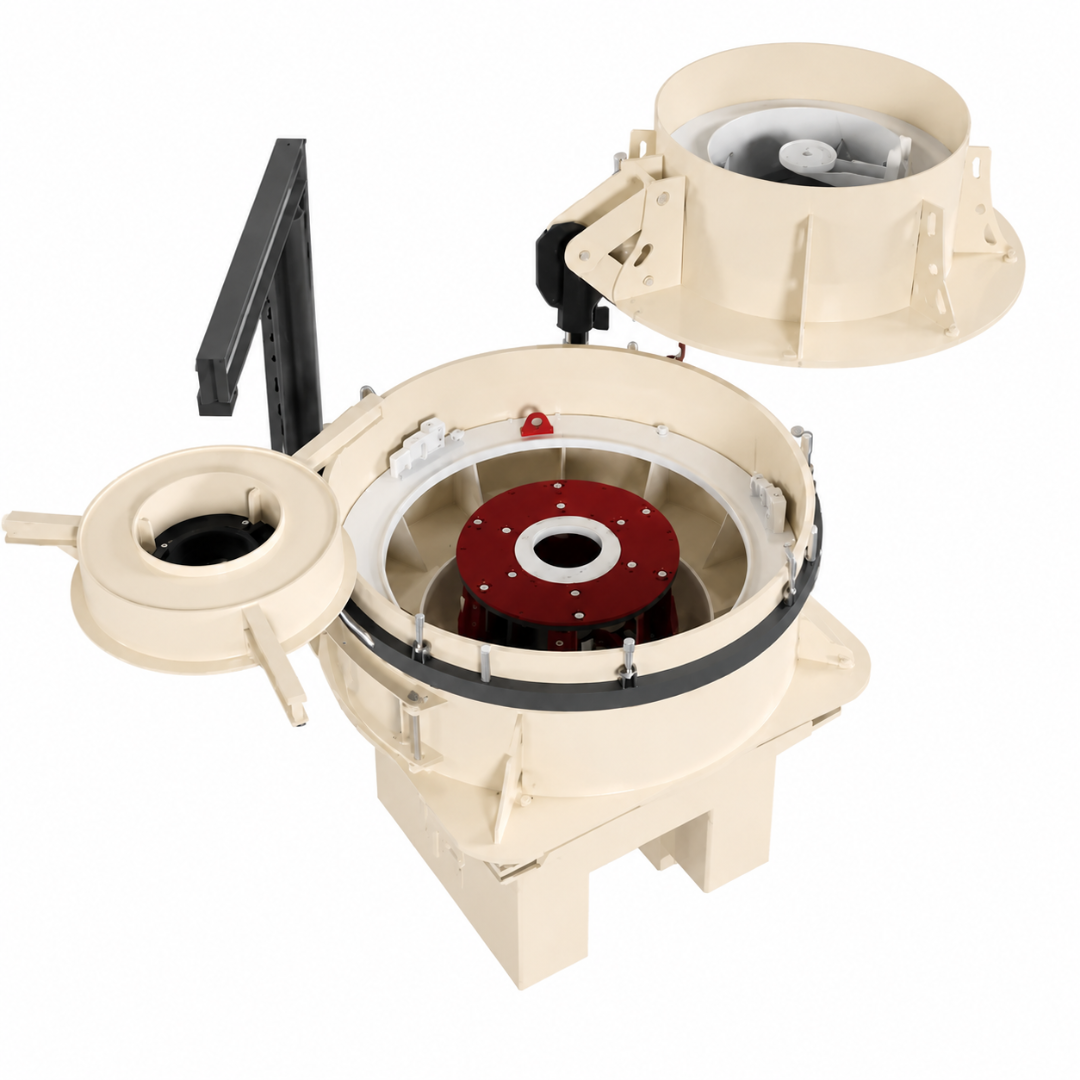

Закрытый ротор

Дробилки UDK с закрытым ротором предназначены для дробления всех видов каменных материалов, включая высокоабразивное сырье. Конструкция ротора с внутренними износостойкими накладками и алмазными футеровками обеспечивает высокую стойкость к износу. Работа осуществляется по принципу «камень об камень»: материал подается в центр ротора, разгоняется под действием центробежной силы до скорости 60–80 м/с и сталкивается с материалом в камере дробления.

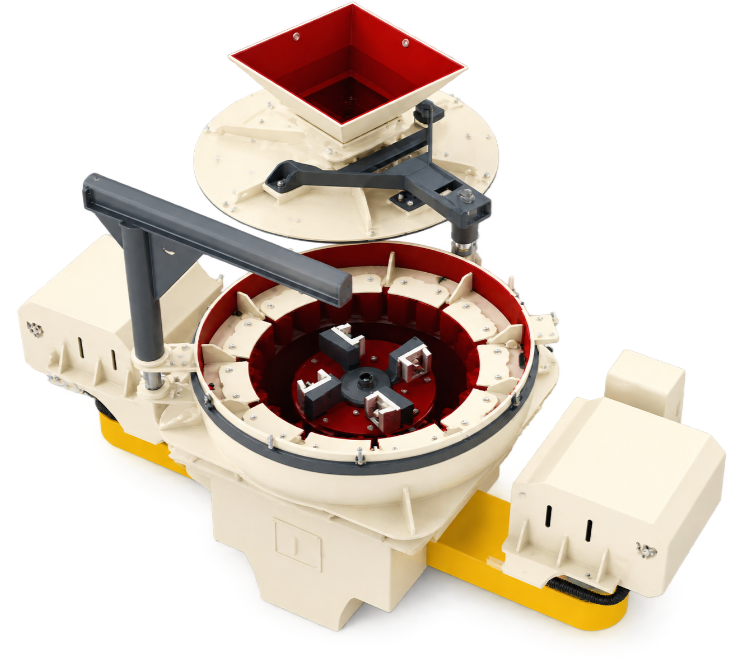

Открытый ротор

Дробилки UDK с открытым ротором предназначены для переработки материалов с низкой и средней степенью абразивности. В конструкции используется открытый ротор с лопастями и ударными плитами, защищенными износостойкими футеровками. Материал поступает в центр ротора, ускоряется лопастями и измельчается при столкновении с плитами.
